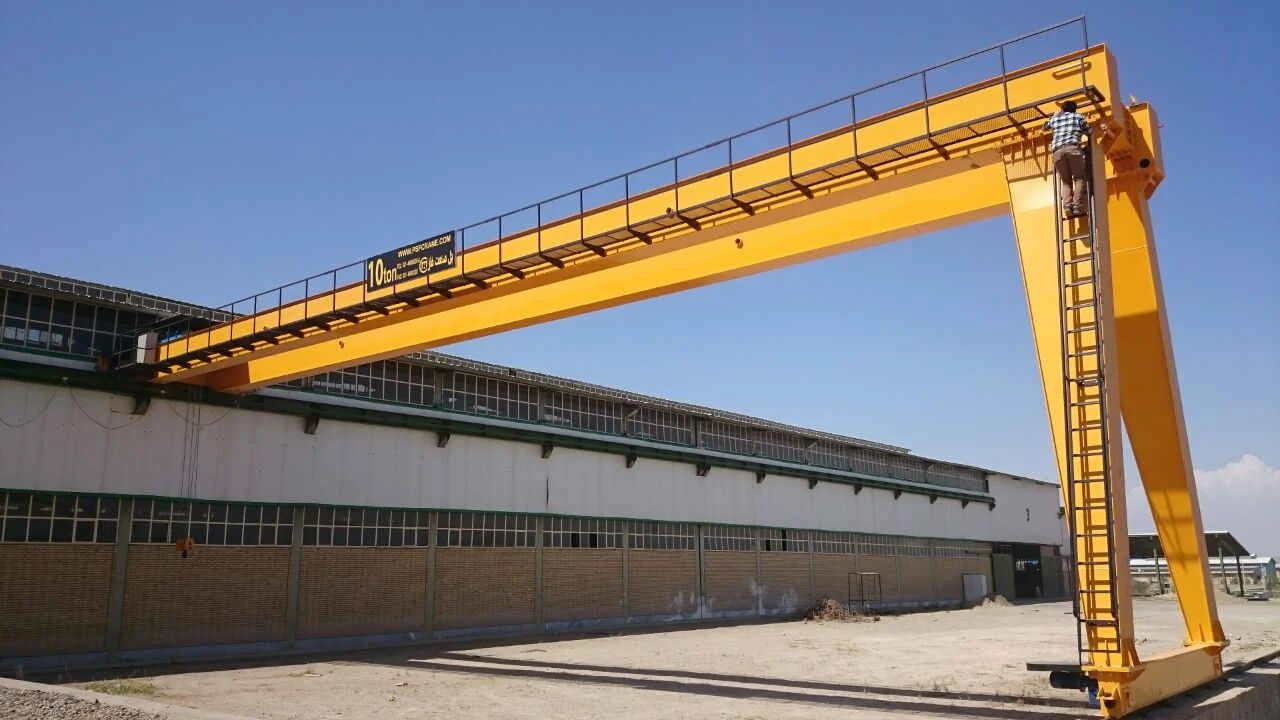

اجزای جرثقیل سقفی تک پل

جرثقیل های سقفی تک پل از جمله تجهیزات ضروری در صنایع مختلف به شمار می آیند که به منظور جابجایی بارهای سنگین در محیط های صنعتی مانند کارگاه ها، کارخانه ها، و انبارها استفاده می شوند. این نوع جرثقیل با ساختار خاص خود قادر است بارهای بزرگ را به صورت ایمن و دقیق در فواصل طولانی و ارتفاعات مختلف جابه جا کند. جرثقیل های سقفی تک پل به دلیل طراحی ساده تر و هزینه های نگهداری کمتر، در بسیاری از پروژه های صنعتی محبوبیت بالایی دارند.

اجزای جرثقیل سقفی تک پل

اجزای مختلف این نوع جرثقیل نقش حیاتی در عملکرد بهینه و ایمنی آن ایفا می کنند. از تیر اصلی که بخش اصلی بار را تحمل می کند، تا بالابر که عملیات بالا و پایین بردن بار را انجام می دهد، هر بخش وظایف خاص و حیاتی خود را دارد. در این میان، سیستم کنترل، کابل ها، کاکی، و ضربه گیرها نیز هر کدام تضمین کننده کارایی، دقت، و ایمنی در فرآیند جابجایی بار هستند.

تیر اصلی (پل) جرثقیل

تیر اصلی یا پل جرثقیل بخش افقی جرثقیل است که وظیفه تحمل و انتقال بار را دارد. این بخش معمولاً از فولاد ساخته می شود تا استحکام و دوام لازم را در برابر نیروهای وارده داشته باشد. تیر اصلی به گونه ای طراحی شده است که بتواند بارهای سنگین را در طول مسیر خود جابه جا کند و پایداری ساختار جرثقیل را تضمین نماید.



جنس تیر:

معمولاً از فولاد با کیفیت بالا ساخته می شود، چرا که این ماده دارای مقاومت مکانیکی عالی و دوام در شرایط مختلف محیطی است. استفاده از فولاد کمک می کند که تیر اصلی بتواند وزن بارهای سنگین را به طور مؤثر تحمل کرده و از خم شدن یا تغییر شکل جلوگیری کند.



کالسکه جرثقیل

کالسکه جرثقیل یکی از اجزای حیاتی در سیستم جابجایی بار است. این بخش در حقیقت واسطه ای بین تیر اصلی و بالابر است که بار را به نقاط مختلف منتقل می کند. کالسکه روی پل حرکت می کند و با استفاده از چرخ ها یا سیستم های مشابه، به جلو و عقب حرکت می کند تا بار را در طول مسیر جابجا کند.



اجزای اصلی کالسکه



چرخ ها: که برای حرکت روی ریل ها یا سطح تیر اصلی طراحی شده اند.

موتور حرکت: که قدرت لازم برای حرکت چرخ ها و جابجایی کالسکه را فراهم می کند.

سیستم هدایت: که جهت حرکت کالسکه را کنترل می کند و تضمین می کند که کالسکه به درستی در مسیر خود حرکت می کند.

وظیفه کالسکه: وظیفه اصلی کالسکه، حمل بار از یک نقطه به نقطه دیگر روی تیر اصلی است. این بخش باید به اندازه کافی مقاوم باشد تا توانایی تحمل وزن بالابر و بارهای سنگین را داشته باشد و در عین حال حرکت روانی روی پل داشته باشد.



بالابر جرثقیل

بالابر جرثقیل بخش دیگری از سیستم است که وظیفه بلند کردن و پایین آوردن بار را بر عهده دارد. بالابر به طور معمول به کالسکه متصل می شود و با استفاده از موتورهای الکتریکی و سیستم های مکانیکی، قابلیت کنترل بار در ارتفاع های مختلف را فراهم می کند.



اجزای بالابر



موتور: نیروی محرکه لازم برای بلند کردن و پایین آوردن بار را فراهم می کند.

گیربکس: که نقش تنظیم سرعت و قدرت موتور را بر عهده دارد و باعث می شود که بار با سرعت و قدرت مناسب جابجا شود.

درام: که سیم بکسل یا زنجیر بار را روی خود می پیچد و در حرکت عمودی بار نقش دارد.

کاربرد بالابر: بالابر در جرثقیل تک پل برای انجام دقیق عملیات بلند کردن بارهای سنگین به کار می رود و می تواند بار را به صورت ایمن و با دقت به ارتفاع مورد نظر کاربر برساند.



کاکی (راهبر طولی) جرثقیل سقفی

راهبر طولی یا کاکی یکی دیگر از اجزای مهم جرثقیل سقفی است که وظیفه اتصال پل جرثقیل به ستون ها و همچنین حرکت طولی جرثقیل را بر عهده دارد. این بخش امکان حرکت افقی جرثقیل را در طول مسیر مشخص شده فراهم می کند.



اجزای راهبر طولی

 چرخ ها: که برای حرکت جرثقیل روی ریل های نصب شده در طول مسیر استفاده می شوند.

موتورهای حرکتی: که توان لازم برای حرکت چرخ ها را فراهم می کنند و به جرثقیل اجازه می دهند در مسیر طولی خود حرکت کند.

کارکرد کاکی: این بخش باعث می شود که جرثقیل بتواند به صورت افقی در طول مسیر کاری خود حرکت کند و بار را به نقاط مختلف انتقال دهد. حرکت راهبر طولی به کمک موتورهای قوی کنترل می شود تا جابجایی بار به صورت ایمن و بدون مشکل انجام شود.



سیستم کنترل جرثقیل سقفی

سیستم کنترل یکی از بخش های حیاتی جرثقیل سقفی است که مسئول کنترل تمام حرکات جرثقیل از جمله بالا بردن، پایین آوردن، حرکت طولی و عرضی می باشد. این سیستم به اپراتور اجازه می دهد تا جرثقیل را به صورت دقیق و ایمن کنترل کند.



اجزای سیستم کنترل

 تابلو برق: تابلو برق کنترل کلیه مدارهای الکتریکی جرثقیل را به عهده دارد. این تابلو دارای تجهیزات حفاظتی و کنترلی است که مانع از آسیب دیدن سیستم در صورت ایجاد نوسانات یا خرابی های برقی می شود.

کنترل از راه دور: بسیاری از جرثقیل های مدرن به کنترل های رادیویی مجهز هستند که امکان کنترل از فاصله دور را فراهم می کند. این سیستم باعث افزایش ایمنی و راحتی کار اپراتور می شود.

وظایف سیستم کنترل: این سیستم برای انجام حرکات دقیق و جلوگیری از بروز خطاهای احتمالی طراحی شده است. همچنین به دلیل استفاده از کنترل های رادیویی، اپراتور می تواند در فاصله ای امن از بار و جرثقیل، عملیات را کنترل کند.



خط برق رسان جرثقیل

خط برق رسان یکی دیگر از اجزای ضروری جرثقیل است که برای تأمین انرژی الکتریکی مورد نیاز جرثقیل طراحی شده است. این خط برق در طول مسیر حرکت جرثقیل قرار دارد و انرژی لازم برای عملکرد سیستم های مختلف، از جمله موتورهای حرکت و بالابر را تأمین می کند.



ویژگی های خط برق رسان

 تأمین مداوم برق: خط برق رسان به گونه ای طراحی شده است که جرثقیل در هر نقطه از مسیر خود بتواند به برق دسترسی داشته باشد و عملکرد پیوسته و بی وقفه ای داشته باشد.

ایمنی بالا: این سیستم معمولاً دارای تجهیزات حفاظتی است که در برابر اضافه بار، نوسانات برق، و خرابی های احتمالی محافظت می کند.

نوع کابل: خطوط برق رسان معمولاً از کابل های انعطاف پذیر و مقاوم در برابر شرایط محیطی ساخته شده اند تا طول عمر سیستم برق رسانی افزایش یابد.

نقش خط برق رسان در جرثقیل: این سیستم تضمین می کند که جرثقیل به طور مداوم و بدون قطعی برق کار کند، که برای انجام عملیات ایمن و روان ضروری است.



کابل ها در جرثقیل سقفی

کابل ها در جرثقیل سقفی نقش انتقال نیروی الکتریکی و همچنین در برخی موارد انتقال نیروی مکانیکی را دارند. این کابل ها وظیفه تامین برق سیستم های مختلف جرثقیل، از جمله بالابر و سیستم کنترل را بر عهده دارند. علاوه بر این، کابل ها باید توانایی تحمل بارهای مکانیکی، کشش و خمیدگی های مداوم را داشته باشند.



انواع کابل ها

 کابل های قدرت: که برای تأمین نیروی الکتریکی موتورهای جرثقیل و بالابر استفاده می شوند.

کابل های سیگنال: که برای انتقال دستورات کنترل از راه دور یا تابلو برق به قسمت های مختلف جرثقیل به کار می روند.

ویژگی های کابل ها

 مقاومت بالا: کابل ها باید در برابر عوامل محیطی مانند حرارت، رطوبت و ضربه مقاوم باشند تا در شرایط سخت صنعتی هم عملکرد مطمئنی داشته باشند.

انعطاف پذیری: کابل ها باید انعطاف پذیر باشند تا بتوانند به راحتی با حرکت جرثقیل سازگار شوند و از آسیب دیدن در اثر خمیدگی های مکرر جلوگیری کنند.



شیینه ها (سیستم برق رسان طولی)

شیینه ها سیستم هایی هستند که وظیفه تأمین انرژی برق رسانی طولی به جرثقیل را بر عهده دارند. این سیستم ها معمولاً در کنار ریل جرثقیل نصب می شوند و جرثقیل از طریق آن ها انرژی لازم برای حرکت طولی و عملیات خود را دریافت می کند.



اجزای شیینه ها

 رابط های الکتریکی: این رابط ها جریان الکتریکی را از منبع برق به سیستم های جرثقیل منتقل می کنند.

نگهدارنده ها: که وظیفه نگهداری و حفاظت از کابل ها و رابط های الکتریکی را در حین حرکت طولی جرثقیل بر عهده دارند.

رله های حفاظتی: این بخش از سیستم تضمین می کند که جرثقیل در صورت بروز هرگونه اختلال در سیستم برق رسانی، قطع شود و از آسیب به تجهیزات جلوگیری شود.

کارکرد شیینه ها: این سیستم ها به دلیل حرکت طولی جرثقیل اهمیت زیادی دارند، چرا که تامین مداوم برق در طول حرکت جرثقیل را تضمین می کنند. بدون شیینه ها، جرثقیل نمی تواند به درستی در مسیر طولی خود حرکت کند و فعالیت آن محدود خواهد شد.



ضربه گیر جرثقیل

ضربه گیرها بخش های حیاتی هستند که برای جلوگیری از برخورد ناگهانی جرثقیل با انتهای ریل ها یا سایر موانع به کار می روند. این بخش ها معمولاً در انتهای مسیر حرکت جرثقیل نصب می شوند تا از برخوردهای شدید جلوگیری کرده و احتمال آسیب به جرثقیل و سازه های اطراف را کاهش دهند.



ویژگی های ضربه گیر

جذب انرژی: ضربه گیرها انرژی حاصل از برخورد را جذب می کنند تا از انتقال ضربه به سایر قسمت های جرثقیل جلوگیری شود.

مقاومت بالا: این قطعات باید به گونه ای ساخته شوند که در برابر ضربه های سنگین مقاومت کنند و عمر مفید بالایی داشته باشند.

جنس: ضربه گیرها معمولاً از موادی مانند لاستیک یا پلاستیک مقاوم ساخته می شوند که قدرت جذب ضربه بالایی دارند.

نقش ضربه گیر: ضربه گیرها ایمنی جرثقیل را افزایش می دهند و از بروز حوادث ناشی از برخوردهای ناگهانی جلوگیری می کنند. نصب این قطعات به ویژه در فضاهای محدود و زمانی که حرکت جرثقیل به سرعت انجام می شود، بسیار حیاتی است.
