آموزش ابزارهای View Control Bar در Revit

چرا View Control Bar مهم است؟

View Control Bar یکی از ابزارهای کلیدی در نرم افزار Revit است که برای مدیریت و تنظیم نمایش نماها و مدل ها استفاده می شود. این ابزار به کاربران کمک می کند تا به طور مستقیم بر تنظیمات گرافیکی جزئیات مدل و نمایش عناصر مختلف کنترل داشته باشند. آموزش نرم افزار revit معماری و یادگیری استفاده صحیح از این ابزار نه تنها بهره وری شما را افزایش می دهد بلکه امکان درک عمیق تر پروژه و ارتباط بهتر با تیم طراحی را نیز فراهم می کند.

ابزارهای اصلی View Control Bar

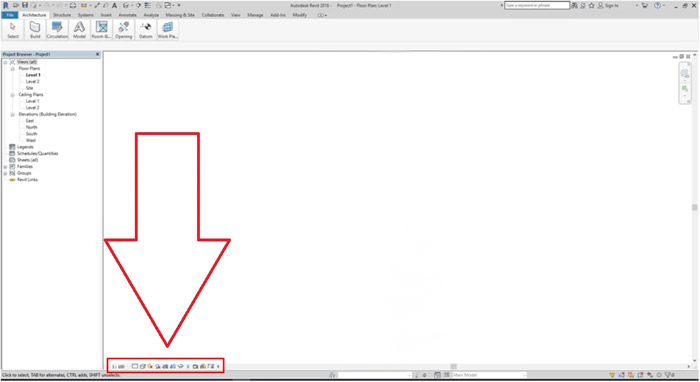

View Control Bar در پایین هر نمای Revit قرار دارد و شامل گزینه های متنوعی است. در ادامه به معرفی ابزارهای کلیدی آن می پردازیم :

۱. Scale (مقیاس)

این ابزار به شما امکان می دهد مقیاس نمایش نما را تغییر دهید. برای مثال اگر در حال کار روی نقشه ای با جزئیات زیاد هستید می توانید مقیاس را کوچک تر کنید تا تمام جزئیات در یک صفحه قابل مشاهده باشند.

۲. Detail Level (سطح جزئیات)

این گزینه به شما امکان می دهد تا سطح جزئیات نمایش را بین Coarse (کم) Medium (متوسط) و Fine (زیاد) تنظیم کنید. این ابزار برای کنترل میزان نمایش جزئیات در نقشه ها و مدل های سه بعدی مفید است.

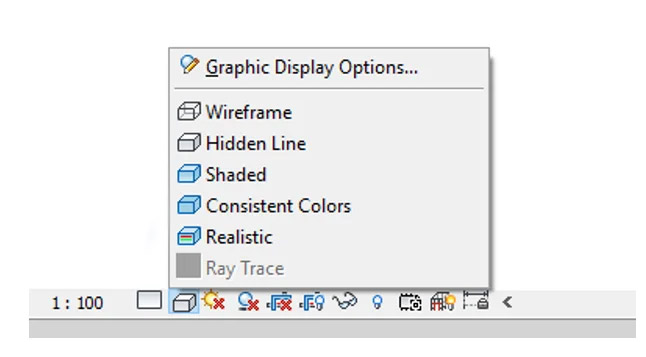

۳. Visual Style (سبک دیداری)

این ابزار شامل گزینه هایی مانند Wireframe (سیم کشی) Shaded (سایه دار) Realistic (واقعی) و Hidden Line (خط پنهان) است. هر یک از این حالت ها برای نمایش خاصی از مدل مناسب هستند.

۴. Temporary Hide/Isolate (پنهان/ایزوله موقت)

با استفاده از این گزینه می توانید عناصر خاصی را در نما مخفی یا ایزوله کنید. این ابزار زمانی که بخواهید روی بخشی خاص تمرکز کنید بسیار کاربردی است.

۵. Crop View (برش نما)

ابزاری برای محدود کردن نمایش نما به محدوده ای مشخص. این ویژگی برای چاپ و ارائه بخش های خاص پروژه مفید است.

۶. Show Crop Region (نمایش محدوده برش)

این گزینه به شما اجازه می دهد محدوده ای که توسط Crop View تعیین شده را مشاهده کنید.

۷. Sun Path (مسیر خورشید)

این ابزار برای تنظیم مسیر خورشید در نماها و شبیه سازی نور طبیعی استفاده می شود. برای پروژه های طراحی پایدار و بررسی سایه اندازی بسیار مهم است.

کاربردهای پیشرفته View Control Bar

۱. تنظیم گرافیکی پروژه

برای بهبود تجربه دیداری می توانید از ترکیب تنظیمات Visual Style و Detail Level استفاده کنید تا نقشه های شما حرفه ای تر و دقیق تر به نظر برسند.

۲. استفاده در نقشه های فازبندی شده

View Control Bar قابلیت تنظیم نماها بر اساس فازهای پروژه (Existing New Construction) را فراهم می کند که در پروژه های بازسازی بسیار مفید است.

جدول : تنظیمات پرکاربرد View Control Bar

ابزار	کاربرد	نکته عملیاتی
Scale	تغییر مقیاس نقشه	از مقیاس های کوچک برای جزئیات و بزرگ برای پلان ها استفاده کنید.
Detail Level	تنظیم جزئیات	برای نقشه های اجرایی از Fine استفاده کنید.
Visual Style	انتخاب سبک نمایش	برای ارائه به کارفرما از حالت Realistic استفاده کنید.
Temporary Hide/Isolate	تمرکز روی بخش های خاص پروژه	بعد از اتمام کار فراموش نکنید که نمایش را بازنشانی کنید.

نکات کلیدی برای یادگیری

1. تمرین روزانه : برای مسلط شدن به ابزارهای View Control Bar روزانه ۳۰ دقیقه تمرین کنید.
2. استفاده از پروژه های واقعی : کار با پروژه های واقعی کمک می کند تا به کاربرد عملی این ابزار پی ببرید.
3. استفاده از منابع آموزشی : از وبینارها و کتاب های آموزشی Revit برای یادگیری عمیق تر بهره ببرید.

نتیجه گیری

ابزارهای View Control Bar به کاربران Revit این امکان را می دهند که نمای پروژه های خود را دقیق تر و بهتر مدیریت کنند. با تمرین و استفاده منظم می توانید از این ابزارها برای افزایش کارایی و ارائه بهتر پروژه های خود بهره مند شوید.

پرسش و پاسخ

۱. آیا می توان تنظیمات View Control Bar را ذخیره کرد؟

بله می توانید تنظیمات خود را به عنوان Template ذخیره کنید تا در پروژه های دیگر از آن استفاده کنید.

۲. چگونه می توان محدوده برش (Crop View) را دقیق تر تنظیم کرد؟

با فعال کردن گزینه Show Crop Region و استفاده از ابزار Modify می توانید محدوده برش را به دقت تنظیم کنید.

۳. آیا امکان اضافه کردن تنظیمات دلخواه به View Control Bar وجود دارد؟

خیر View Control Bar قابلیت شخصی سازی ندارد اما می توانید از View Templates برای تنظیمات مشابه استفاده کنید.
